I AutoCAD 2009 er der mange forskellige skraveringsmønstre at vælge imellem, og der er flere forskellige metoder, der kan anvendes, når du skal skravere et emne. Den måde elementer udpeges på, har betydning for det færdige resultat.

Du finder skraveringskommandoen HATCH under Tab Home i menugruppen Draw.

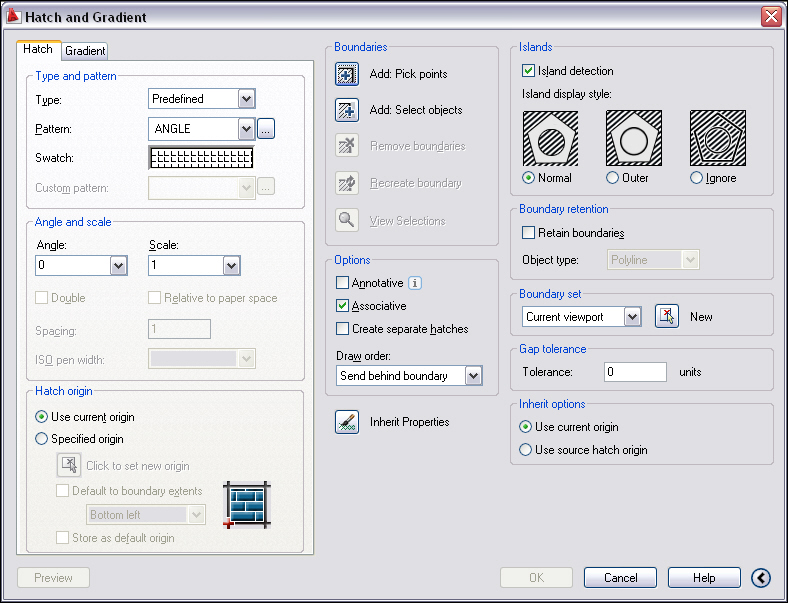

Her ser du dialogboksen for HATCH.

Hvis din dialogboks ikke viser det samme, som du ser herover, skal du klikke på det ikon, du ser her ,

så vil dialogboksen folde sig ud.

De skraveringsmønstre, du kommer til at anvende mest, er af typen ANSI. Det er forskellige skråskraveringer og krydsskraveringer .

Hvis du klikker i feltet Swatch, får du mulighed for at vælge de forskellige skraveringsmønstre.

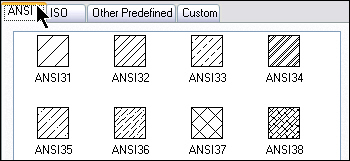

Her ser du de skraveringsmønstre, der befinder sig under fanebladet ANSI.

Når et emne består af flere lukkede emner inde i hinanden, har indstillingen for Islands betydning for den måde, programmet tegner skraveringen på.

Her ser du eksempler på, hvordan skraveringen kommer til at se ud med de tre forskellige indstillinger.

Indstillingen Normal giver denne skravering, når der klikkes imellem de to yderste linjer.		Indstillingen Outer giver denne skravering, når, der klikkes imellem de to yderste linjer.		Indstillingen Ignore giver denne skravering, når der klikkes imellem de to yderste linjer.

De forskellige metoder kan vælges i denne del af dialogboksen.

Default er indstillingen Normal. Hvis du vil ændre indstillingen, er det nødvendigt at udvide dialogboksen og vælge en af de to andre metoder.

Du kan ændre værdien for Scale og Angle i de to felter, du ser herunder.

Hvis du har valgt en skråskravering, vil linjerne i denne skravering danne en vinkel på 45° med X-aksen, når feltet Angle er sat til 0 (nul). Hvis du fx ændrer værdien i feltet Angle til 45°, vil skraveringslinjerne blive parallelle med Y-aksen (lodrette). En skravering kan indstilles til at være Annotativ , men denne egenskab behandles ikke her.
