Ved spændingstab forstås forskellen mellem spændingen på batteriet og den forbruger, der skal have tilført batteriets spænding (volt).

Når en forbruger ikke bliver tilført samme spænding (volt) som batteriet (akkumulator) er i besiddelse af, er der sket et tab undervejs.
Dette tab betegnes som spændingstab og giver anledning til dårligt udnyttelse af den forbruger, der lider under den manglende tilførelse af spænding (volt).

For stort spændingstab kan være forårsaget af f.eks.

1. Dårlige batteri-polsko
2. Dårlige ledningsforbindelser
3. Dårlige stikforbindelser
4. Dårlige kontakter m.m.
5. Dårlige sikringer

1. Spændingstab i plus-siden (tilgangssiden)

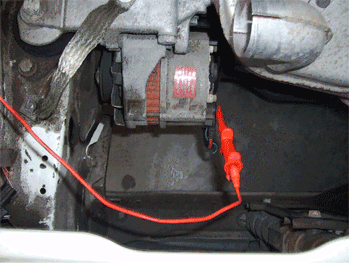

   Med digitalt voltmeter (Fluke) måles fra batteriets plus pol B+ til generatorens plus pol B +.
   Rødt ben sættes på batteriet - Sort ben sættes på plus ved generator.

   Instrument indstilles til jævnspænding.

HUSK: Generatoren skal være aktiv og yde max. ladestrøm ved udmåling af spændingstab

2. Spændingstab i minus-siden (afgangssiden)
   Med voltmeter måles fra batteriets minus pol B- til generatorens stel på generatorhuset.
   Rødt ben sættes på batteriets minus pol - Sort ben sættes på generatorhuset ved generator = stel.
3. Total Spændingstab.
   De to målinger lægges sammen, og du har det totale spændingsfald i generatorens ledninger.
   Max. tilladt spændingstab i ladekredsen er 0,6 volt eller 5% af akkumulatorspændingen.

Udmåling af spændingstab - videoinstruktion.
